固体激光器的腔体稳定性是其性能的关键指标之一，直接影响输出光束的质量、功率稳定性和应用可靠性。激光器腔体的稳定性需综合考虑热、机械、光学及环境因素。

一、关键影响因素

01 腔体应力‌

• 热变形与热应力‌：激光器工作时，光学腔体因吸收热量发生热变形，导致光路偏移或光束质量下降。不同材料的热胀系数差异还会产生热应力，可能损伤元件。‌‌‌‌
• 残留应力：腔体在机械加工、铸造、焊接等工艺的热-力耦合效应下，因不均匀塑性变形、温度场变化及相变作用导致材料内部存在内应力（也称残留应力）。这些应力对腔体的加工精度、疲劳强度、使用寿命等都有很大影响，在长期缓慢释放过程中，光路会因腔体形变发生偏移。‌‌

02 环境与外部干扰

• 腔体洁净度：腔体表面的清洁程度，特别是污染物（如颗粒、油污、有机残留等）的附着情况。‌这是激光器性能、稳定性和寿命的关键因素，因为污染物可能影响光束质量、气体纯度或导致元件损坏。
• 腔体的密封性：腔体密封性包括结构密封和冷却系统密封。若腔体结构无法进行良好密封，导致外部污染物和水汽进入腔体内部，就会造成光学镜片污染、晶体潮解等不良问题产生，进而直接导致激光器无法正常工作。‌
• 外部干扰：激光器的稳定工作易受到振动、温度变化等外部干扰。腔体温度低于环境露点时易结露，需通过恒温控制或除湿系统防止水汽凝结导致光学元件损伤 。腔体机械结构的刚性不够，易产生振动传导，导致光学腔内器件产生移动变形，影响激光器稳定输出。

二、设计优化方案

01 材料选择

腔体选用热胀系数低的材料（6061-T651铝合金），以减少热变形。

• 6061-T651状态铝板在T6基础上增加了预拉伸处理，有效消除了内应力，加工时变形倾向更小。
• 热导率高‌（约167W/(m∙K)），能快速分散热量，减少热变形，保证尺寸稳定性，维持光学元件精度。
• 抗拉强度（T6态约240-300MPa）足以支撑常规光学组件，兼顾强度与成本
• 易通过精密抛光或镀膜实现高反射率（如266nm波段反射率>90%），且合金元素简单（Mg+Si），光吸收率低。

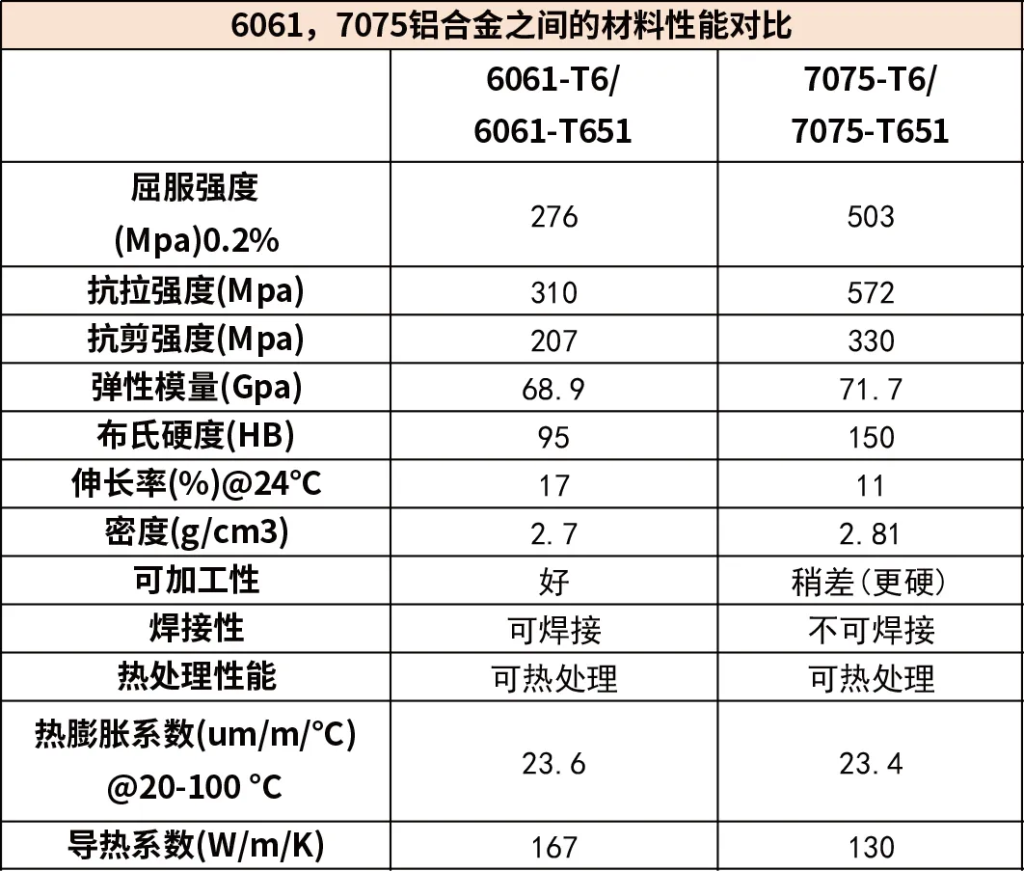

△ 6061和7075铝合金之间的材料性能对比

02 应力消除

• 毛坯采用自然和人工时效以及振动处理，消除部分内应力。使用高精度、高稳定性机床和先进加工工艺对腔体预先加工，缩小各部分的余量，减少后工序的加工变形，而且预加工后采用热处理及静置处理，释放一部分机械应力。
• 利用材料的热膨胀系数差异，对腔体进行多次高低温循环处理。该过程使金属材料内部发生热应力和外应力的变形，从而提高其力学性能、稳定性及使用寿命。

03 结构设计

机械结构设计‌

• 采用一体腔设计方案，腔体无拼接缝或分型面，能显著提高腔体机械结构刚性，有助于抵抗振动、温度变化等外部干扰；由于没有接缝，成型表面光滑连续，有利于获得高质量的制品表面，减少后续处理需求；整体结构设计避免了拼接处可能产生的泄漏或磨损问题，能显著提高腔体的密封性和耐久性。
• 采用光机电一体设计方案，减少冗余部件，降低热容。将腔体内部结构划分为不同的功能分区，减少各功能区存在的电磁及光学杂散光干扰，提升系统集成度与可维护性。
• 在腔体底部加装阻尼装置，隔离外部振动，避免固定腔体时的应力集中。

冷却系统设计

• 通过模拟仿真分析预测热场分布，并结合实验验证，优化热传导路径，减少局部过热，确保散热方案与激光器整体结构兼容。通过在腔体侧壁内设计水冷通道，引入外部冷却介质，将光学腔内热量迅速导走的同时又隔绝了外部环境对光学腔温度的影响，确保激光器工作环境的稳定。
• 将关键热源（放大晶体、激光收集器、LD泵浦源等）与整机腔体进行热隔离，减少热传导对光路稳定性的影响。晶体模块散热基板选用高热导率材料，应用微加工技术在基板表面加工微米级流道，通过高速冷却液（去离子水）强制对流换热，带走热量。微通道冷却的换热系数可达10000W/㎡∙K，是传统水冷的10倍以上。‌‌‌‌‌‌‌‌

04 环境适应性

• 有效清洗：腔体的清洗采用专业的清洗流程，确保表面洁净度达到光学级要求，同时避免对腔体表面造成腐蚀损伤。
• 清洁与检查：腔体在投入使用前需在无尘环境下对腔体进行清洁处理，采用吸尘设备对腔体进去除尘，同时检测表面洁净度、颗粒计数、离子残留以及表面粗糙度等关键参数确保腔体洁净度，符合需求。

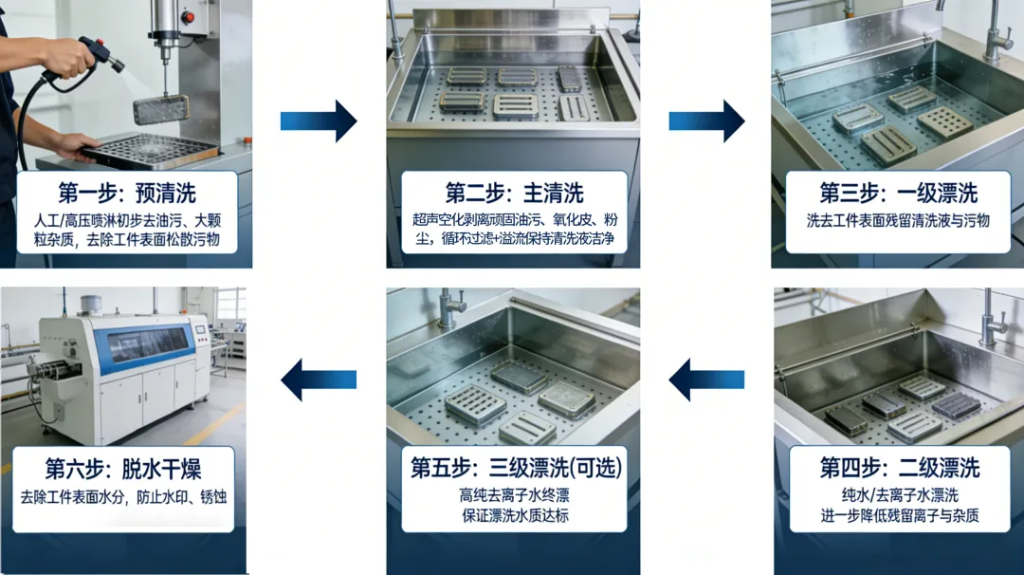

△ 清洁与检查步骤

激光器腔体的稳定性是激光器性能稳定性的关键因素，在实际操作过程中，需围绕热管理、结构强度、可加工性、经济性和光学性能等多个维度进行综合评估。上述设计方法及操作工艺仍在持续完善与迭代，旨在不断提升产品的质量与稳定性。

系列预告

本文开启了“高可靠性”系列对机械可靠性的探讨。后续我们还将持续延伸，深入解析电控系统精准调控等关键技术难点。敬请持续关注。
