可靠性密码 | 高可靠性之光学镜架设计

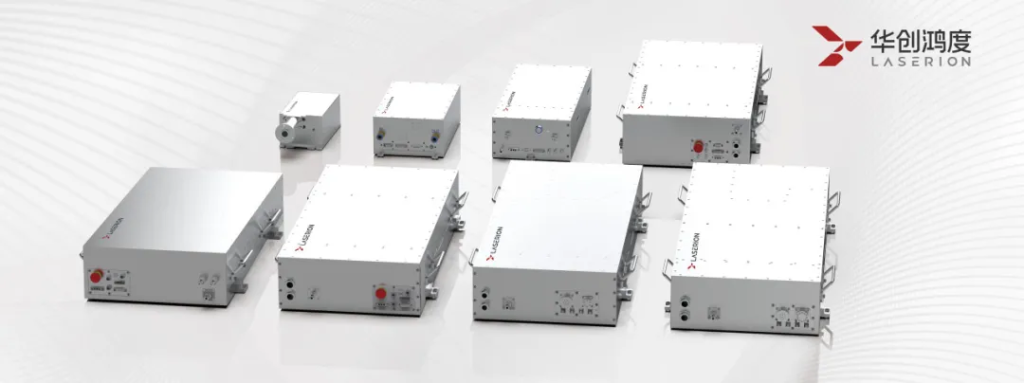

△ 华创鸿度高可靠性固体激光器

激光器腔体内部光学镜架作为谐振腔镜片、反射镜、聚焦镜等核心光学元件的承载与调节部件，是决定激光器整机可靠性的关键子系统。传统镜架普遍存在热变形偏移、振动失准、螺纹蠕变、夹持应力不均等问题，极易引发光束漂移、功率衰减，甚至造成光学元件破损，大幅缩短激光器使用寿命。因此，打造高刚性、低热敏、高稳定、长寿命的专用镜架，是突破固体激光器高可靠性瓶颈的核心技术路径。

本文聚焦固体激光器高可靠性需求，深度剖析镜架失效诱因，围绕材料选型、结构优化、精密调节、抗环境干扰等核心维度，阐述高可靠镜架的设计准则与关键技术，为激光器整机可靠性提升提供技术参考。

01 镜架可靠性核心痛点与失效诱因

① 环境扰动引发的定位失稳

激光器工作过程中，泵浦源产热会引发腔体温升，高低温循环会导致镜架与光学元件热膨胀失配，产生热应力与形变偏移；工业现场的设备振动、运输环节的机械冲击，会破坏镜架原有定位精度，造成镜片倾角偏移、中心位移；此外，粉尘、湿气、腐蚀性气体易侵入镜架调节间隙与夹持部位，加剧部件磨损与锈蚀，进一步弱化结构稳定性。

② 结构设计缺陷导致的长效失效

常规镜架多采用普通金属型材搭配简易螺纹调节结构，存在三大核心短板：

• 一是刚性不足，薄壁结构在预紧力与外力作用下易发生弹性形变，长期使用产生塑性变形；
• 二是调节机构存在间隙，螺纹副配合公差不合理、润滑脂蠕变引发“活塞效应”，受微振动与温度波动影响，调节螺杆发生轴向漂移，导致镜片姿态慢变漂移；
• 三是锁紧机构可靠性差、夹持方式不合理，常规顶丝锁紧方式易出现应力松弛，高温、振动工况下锁紧力快速衰减，无法实现镜片姿态的长效锁止，另外单点压紧、应力集中易造成镜片镀膜损伤、面型畸变，同时夹持力衰减会引发镜片松动，彻底破坏光路稳定性。

③ 材料适配性不足加剧性能衰减

镜架基体材料与光学元件热膨胀系数不匹配，是高温工况下光束指向失控的主要原因；普通钢材耐腐蚀性差，在恶劣环境下易生锈卡滞，致使调节失效；部分轻量化材料刚度与导热性失衡，既无法抵御外力冲击，又难以快速散发光学元件余热，加剧热变形累积，最终导致激光器整机可靠性断崖式下降。

02 高可靠性镜架核心设计准则

针对固体激光器运行的严苛工况要求，高可靠性镜架需兼顾结构刚性、热适配性、调节精度、抗干扰能力、长效稳定性五大核心特性，遵循以下设计准则：

• 零蠕变定位准则：调节机构无间隙、无滞后，外力与温度扰动下镜片姿态无慢变漂移，定位精度长期保持恒定；
• 热适配准则：镜架与光学元件热膨胀系数高度匹配，高低温循环下无附加热应力，形变量控制在微米级甚至亚微米级；
• 高刚性抗振准则：基体结构刚度充足，固有频率避开激光器泵浦与外界振动频率，抵御机械冲击与振动干扰；
• 无损夹持准则：夹持力均匀分布，无应力集中，不损伤光学元件镀膜与面型，夹持力长效不衰减；
• 恶劣环境适配准则：具备防尘、防潮、抗腐蚀性能，调节机构密封防护，适配工业、野外等严苛场景。

03 高可靠性镜架关键设计技术

① 高性能材料选型与热适配优化

材料是高可靠性镜架的性能基础，选型需兼顾刚度、热稳定性、导热性与耐腐蚀性，摒弃单一材料选型思路，采用梯度材料与热匹配设计方案。

基体材料优先选用低热膨胀不锈钢、殷钢、铜钨合金三类材料：

• 殷钢热膨胀系数极低，适配高精度科研级激光器；
• 304/316不锈钢刚性优异、耐腐蚀性强，适合工业高功率激光器；
• 铜钨合金兼具高导热与低热形变特性，可快速散发光学元件余热，抑制热变形。

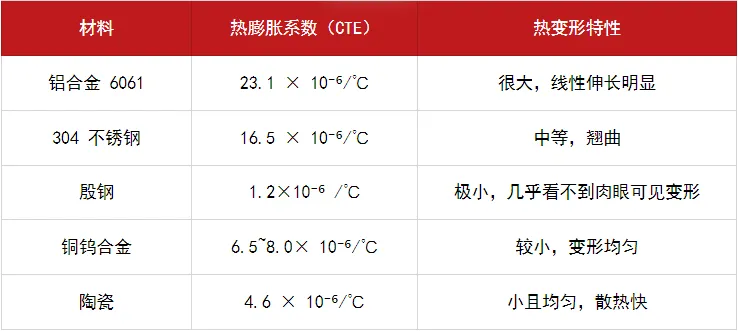

不同镜架材料的热膨胀系数与受热变形特性对比，如下表所示：

针对热适配问题，采用“同材质匹配”或“热应力补偿”设计思路，镜架夹持部位与光学元件热膨胀系数差值控制在1×10⁻⁶/℃以内，避免高低温下产生挤压或松动，实现全温域光路稳定。对于高功率超快激光器，可在镜架基座集成微流道散热或热沉结构，快速导出镜片余热，进一步抑制热积累与热形变。

② 高刚性一体化结构设计

摒弃传统拼接、焊接式结构，采用整块金属坯料一体化铣削成型工艺，彻底消除装配间隙与拼接应力，提升镜架整体抗弯、抗扭刚度；通过加厚基座截面、优化加强筋布局、缩短悬臂长度，将镜架固有频率提升至200Hz以上，有效避开泵浦源与环境振动频率，从结构上杜绝共振风险。

同时优化基座安装方式，采用“螺纹锁紧+精密定位销”双重固定方式，保证镜架整体无滑动、无位移；采用“线-面贴合式”支撑结构，替代传统点接触支撑，有效增大受力面积、分散外部载荷，进一步提升镜架的抗振动与抗机械冲击能力，保障镜片机械定位的长期稳定性。

③ 无蠕变精密调节机构设计

针对调节机构松动、回差、蠕变等失效问题，采用“精密细牙螺纹+对称拉簧消除间隙”设计方案：选用高精度细牙螺纹副，搭配双拉簧或四拉簧对称预紧结构，拉力均匀分布，确保调节螺杆球面端头与镜架面板始终刚性贴合，无间隙、无回差，实现俯仰、偏航角度的精准微调与长效锁止。

摒弃常规单点顶丝锁紧，采用“摩擦锁紧+螺纹防松”复合结构，锁紧力均匀分布无应力集中，配合防松螺母、耐高温螺纹紧固胶，实现镜片姿态长效锁止；针对超高精度需求，可集成压电陶瓷微调模块，搭建闭环调节系统，实时补偿温变、振动引发的微小位移偏差，实现全工况下的自适应姿态稳定。

④ 柔性无损均匀夹持技术

贴合的光学镜片脆性大、膜层易损，需采用“多点柔性均压夹持方式”替代单点刚性压紧。选用挠性夹持臂结构，搭配聚四氟乙烯、硅胶等柔性缓冲垫片，夹持力均匀作用于镜片边缘非光学面，彻底避免应力集中导致的膜层划伤、镜片崩边与面型畸变；同时设置夹持力限位结构，精准控制夹持力度，防止过压破损，且保障夹持力长效无松弛，可适配长期振动、温变的复杂工况。

针对超薄镜片、异形镜片等特殊光学元件，可采用“边缘环抱式柔性夹持结构”，进一步分散夹持应力，最大化保留光学镜片原始面型与传输性能，保障超快脉冲高质量光束传输。

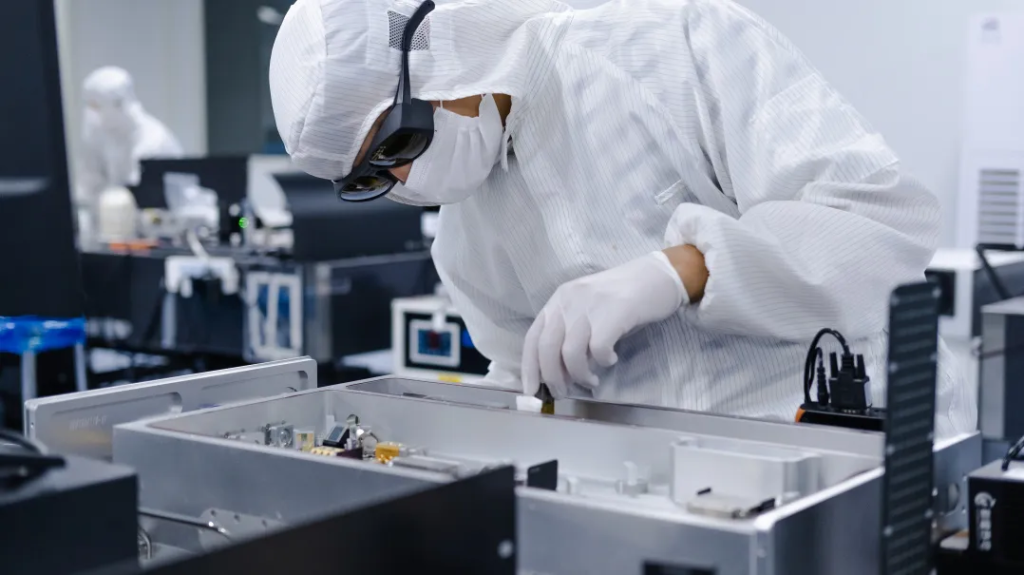

△ 华创鸿度固体激光器镜架装调中

⑤ 抗环境干扰防护设计

针对各类恶劣工况，对镜架调节螺纹副、转动部位进行密封防尘处理，阻隔粉尘、湿气侵入，避免部件磨损与锈蚀；基体表面则采用钝化、阳极氧化等防腐处理工艺，提升整体耐腐蚀性；对于高功率激光器，镜架可集成微散热通道或热沉结构，辅助光学元件散热，进一步降低热变形风险。

04 高可靠性镜架实测验证与工程应用

① 可靠性测试验证

为充分验证镜架的可靠性表现，需开展多维度严苛环境测试：

• 高低温循环测试中，镜架镜片角位移≤10μrad，无明显形变；
• 振动测试后，定位精度无衰减，无松动、卡滞；
• 持续运转一周老化测试后，光束指向漂移量≤0.1mrad，满足激光器长期稳定运行需求。

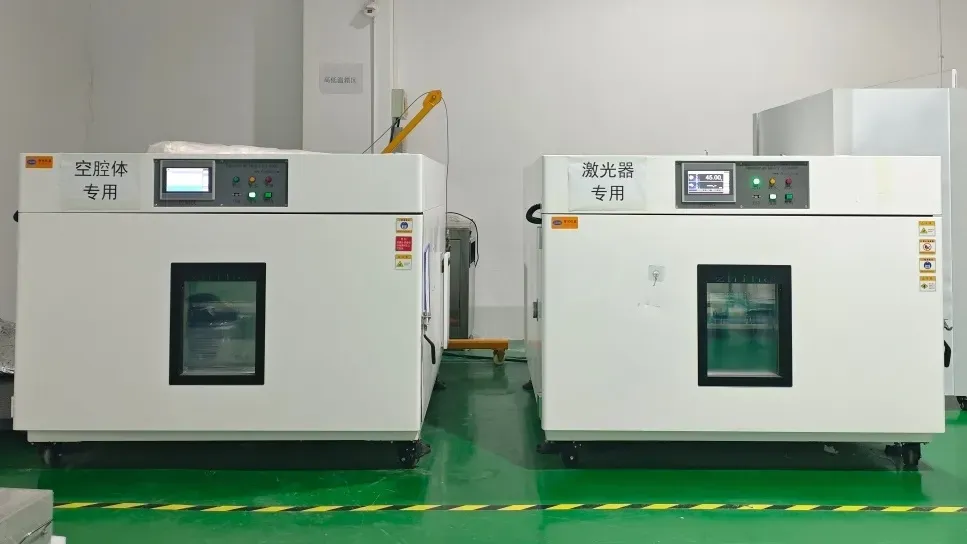

△华创鸿度激光器镜架高低温测试

△ 华创鸿度激光器长效老化测试中

② 典型工程应用场景

高功率固体激光切割机搭载高可靠性镜架后，激光器可实现连续运转24小时，光束指向稳定性提升80%，无功率衰减与模式畸变。

面向规模化工业激光加工产线，针对长时间连续作业、多设备振动干扰、环境温变波动等严苛复杂工况，高可靠性镜架可长效维持光束指向与聚焦精度，有效降低光路校准频次，减少停机维护时间，显著提升产线运行稳定性与加工良率。而应用于科研级超快固体激光器时，镜架优异的高精度定位性能可稳定约束脉冲光束输出，为各类超高精度精密实验提供可靠光路支撑。

超快固体激光器的高可靠、长周期运行，高度依赖镜架的超精密定位与长效稳姿能力。热致漂移、微振动失准、结构缺陷、夹持损伤是镜架失效的核心诱因。通过低热敏材料匹配、高刚性一体化结构、无蠕变精密调节、柔性无损夹持等系统化优化设计，可从根源上解决镜架失效问题，大幅提升光路稳定性与激光器服役寿命。

系列预告

本文为「高可靠性」系列机械板块第二篇，深挖固体激光器腔体内部镜架可靠性核心难点与优化方案。后续将交替解读光学、电控相关内容，逐步搭建高可靠性激光器完整技术体系，敬请持续关注。
