上篇已详细讲解激光器现场高频告警代码的现场排查解决方法，本文将聚焦无告警隐形故障、光束脉冲异常故障、故障分级处理及日常维护方案，覆盖设备无代码停机、不出光、功率异常、光斑缺陷等问题，明确现场操作边界与维护规范，助力客户降低设备故障概率，保障激光器稳定运行。
03 无告警但无法开机/不出光
故障1：整机通电无任何指示灯，设备完全不启动
△ 专业人员测试激光器
原因分析：外部供电缺失、空气开关跳闸、电源 V+/V-接线脱落。
排查解决：
- 使用万用表测量开关电源输入端AC 220V电压，确认外部电网供电稳定、无断电、欠压情况。
- 测量开关电源输出端DC 36V电压，检测开关电源是否正常输出工作电压，排查电源本体故障。
- 重新锁紧激光器供电POWER SUPPLY连接器接口，拧紧开关电源V+/V-端子，杜绝接线虚接、脱落问题。
故障2：设备上电正常，上位机连接成功，无激光输出
原因分析：安全回路限制、加工信号与模式不匹配、光闸未打开、功率设置错误、外光路污染/遮挡、内部器件摔坏、光路偏移。
排查解决：
- 安全回路限制未解除：首先检查设备互锁（INTERLOCK）、急停（E-STOP）回路状态，确认回路无断开、软件无告警后，再次尝试开启光闸出光。
- 模式与外部信号不匹配：根据设备运行模式对应排查，Gate模式需确认外部5V TTL高电平信号正常接入BNC（G/T）接口；Trigger模式需保证外部触发信号频率低于激光器设定重频，且5V TTL高电平信号正常接入对应BNC（G/T）接口；内控模式需断开外部触发信号线，通过纯软件控制测试设备是否正常出光。
- 光闸Shutter未开启：在上位机AOM控制区域，将Shutter光闸切换为ON开启状态。
- 功率参数设置为0%：建议将AOM功率百分比调至10%以上测试出光。
- 光路遮挡/窗口污染：设备断电后，使用专用擦镜纸搭配无水乙醇，单向擦拭激光输出窗口，清除粉尘、油污、遮挡物。
- 以上全部正常仍不出光，可能为AOM声光调制器损坏、谐振腔光路偏移等，需返厂检修校准光路。
故障3：有激光输出，但功率偏低、加工效果深浅不均
原因分析：水冷不符要求、内部失谐、功率外控接口异常分压、参数设置不符工艺、功率衰减、出厂参数被更改。
排查解决：
- 冷却核查：水温23℃恒定，固体超快激光器水温稳定性要求±0.1℃，流量达标。
- 光学检查：输出窗口、外部振镜镜片清洁无划痕；检查出光口光束位置是否发生变化，如光束不居中，可能为内部光路失谐偏移。
- 功率系数核对：内控模式下使用功率计对比出厂报告测试各功率百分比下的功率情况，外控模式检查外部0-5V/0-10V功率调节接口（RESERVE1）无异常分压。
- 脉冲参数：重频、Burst设置符合工艺，切换Trigger加工模式测试加工效果。
- 更改参数：倍频温度维持出厂默认值，禁止自行修改倍频温控参数。
- 功率衰减：长期使用半导体泵浦发光效率自然下降，检查冷却、镜片、光路、电路、参数均正常时，判定为泵源衰减，需返厂更换。
04 光束与脉冲异常类故障
故障1：光斑变形、有黑点、发散严重

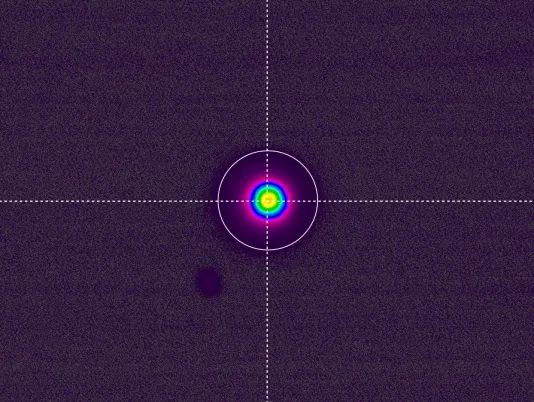

△ 正常光斑

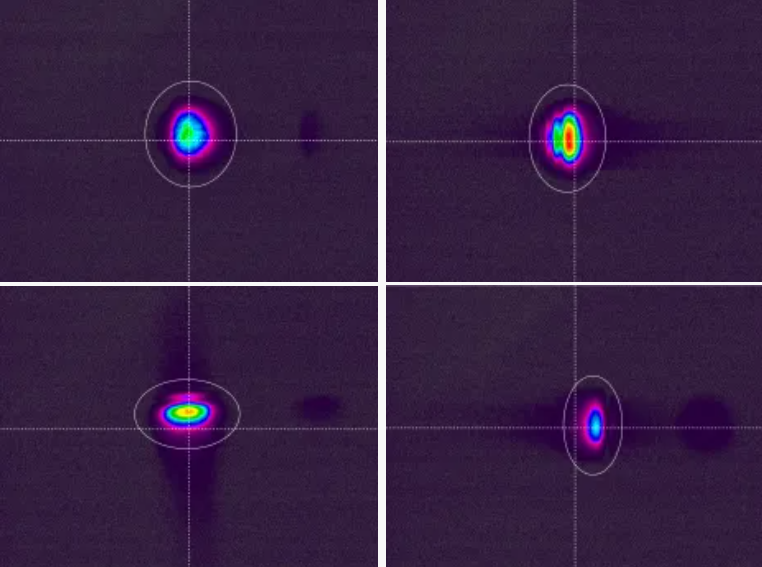

△ 异常光斑
原因分析：外光路或输出窗口镜片污染、镀膜损伤、运输振动导致腔内光路偏移、倍频晶体污染。
排查解决：
检查外光路反射镜/扩束镜/切割头/振镜表面洁净度，规范清洁表面；
清洁后光斑仍异常，可能为内部光路偏移，需返厂检修，不可现场拆机。
故障2：脉冲漏触发、打点缺失、脉冲抖动大

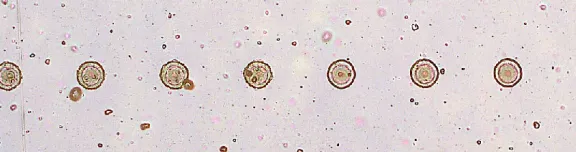

△ 正常打点效果

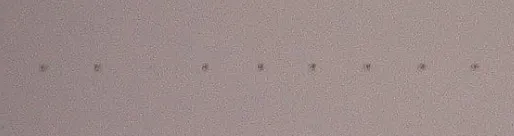

△ 脉冲漏触发
原因分析：外部Trigger信号频率超过激光器重频、信号线无共地屏蔽、AOM驱动异常。
排查解决：
降低外部触发频率，保证触发频率＜激光器重频；
GATE/TRIGGER信号线屏蔽层单端接地，减少电磁干扰；
切换Trigger普通/平均/补偿三种模式，匹配现场板卡时序；
内控模式下脉冲依旧紊乱，判定AOM射频控制模块故障。
05 现场故障分级处理准则
一级简易故障（现场可独立解决）
串口松动、急停复位、水冷滤芯堵塞、水冷温度流量调节、窗口镜片清洁、软件版本更新重启、DB15短接端子脱落。
二级硬件故障（配件替换可修复）
包含流量计、通讯串口线、开关电源、DB15短接头损坏等问题，可直接使用设备备用配件替换修复，操作简单、无拆机风险。
三级深度硬件故障（禁止现场拆机，联系售后）
包含传感器失效、主板故障、电源驱动异常、种子源/泵源故障、光路偏移、AOM调制器损坏等核心器件故障，此类故障需专业设备与技术人员检修，现场禁止私自拆机，发现问题立即报修。
06 日常预防降低故障概率
常态化规范维护是保障激光器稳定运行、延长设备使用寿命的核心，具体运维要求如下：
- 供电系统优化：搭配专用稳压电源使用设备，有效规避电网电压波动、瞬时高压冲击，防止电源模块烧毁损坏。
- 水冷系统养护：每月更换一次设备去离子冷却水，每季度清理水冷滤芯，保障水冷循环洁净、散热稳定。
- 日常开机检查：每日开机前核查急停、互锁、流量计工作状态，每周定期导出设备运行日志，留存运维数据。
- 运行环境管控：设备工作环境温度维持在20-28℃，环境湿度控制在70%以下，杜绝粉尘、油污堆积，避免器件污染受损。
- 长期停机养护：设备长期停用需整机断电，关闭水冷机设备，加盖激光输出保护帽，做好防尘、防潮、防磕碰防护。
如需获取更多激光器运维专业知识、提交线上服务诉求，可关注官方售后公众号「华创鸿度技术支持」。平台支持技术文章查阅、售后工单线上申报、一键调取售后联络方式，全方位保障设备稳定运行。
系列预告
本篇是华创鸿度《激光器维护保养指南》系列内容之一，重点讲解激光器日常检修与故障排查。系列后续还将持续输出更多设备养护方案，护航激光器长期可靠运行，敬请关注。
